3D/4D-mód

Jan Hetlfeiš  |  2. 9. 2021
  • Mechanický, nebo elektronický pohyb hlavice sondy
  • 3D postprocesové, 4D realtime zobrazení
3D/4D-mód

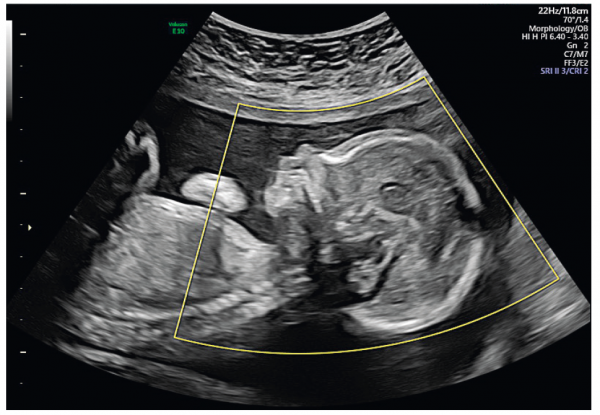

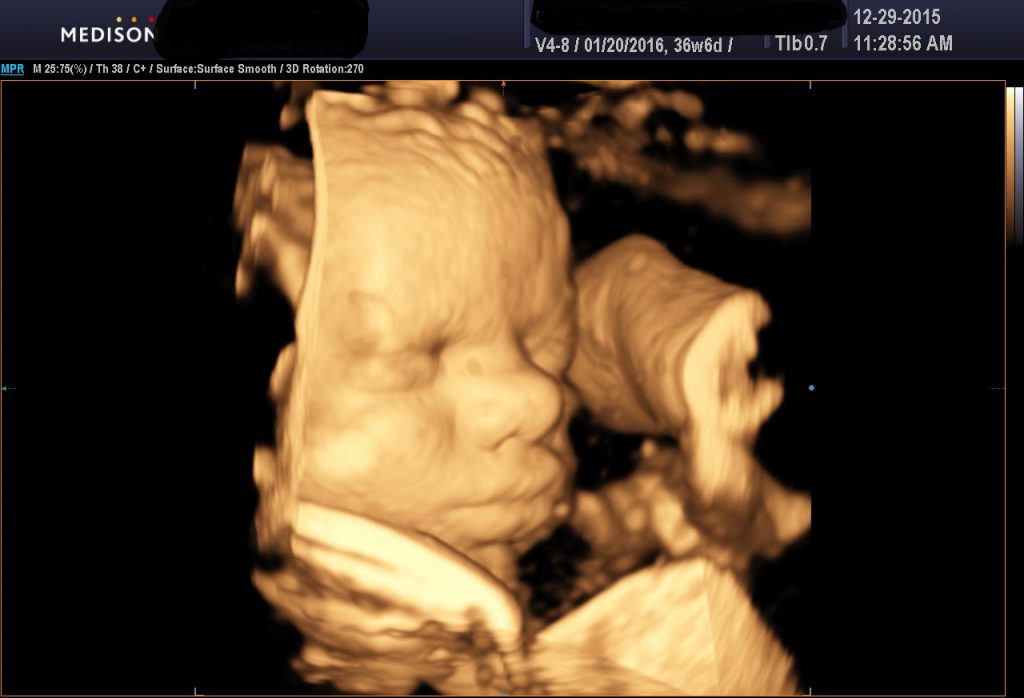

Obrazová data ve stupních šedi jsou zpracovávána ve 3D ultrazvuku opakovaným skenováním více rovin během několika sekund, aby se dosáhlo jednoho obrazu vykreslujícího povrch a tří kolmých rovinných obrazů. 4D obrazu je dosaženo opakováním 3D obrazů v krátkých intervalech, tj. 3D a 4D ultrazvuk jsou založeny na jednoduchých obrazech v B-režimu. Během akvizice 3D/4D je plod v děloze vystaven ultrazvukovému paprsku pouze na několik sekund a je stejně krátký jako skenování v režimu B v reálném čase.

Jednoduché 3D zobrazování je proto stejně bezpečné jako jednoduché skenování v režimu B. Ultrazvuk 4D je také bezpečný jako jednoduché skenování v režimu B, ale expozice ultrazvukem by měla být kratší než 30 minut. Tepelný index (TI) a mechanický index (MI) by měly být nižší než 1,0 a ultrazvuková studie je regulována Dopplerovým ultrazvukem, pokud je kombinována s jednoduchým 3D nebo 4D ultrazvukem. V poslední době některé články uvádějí funkční změny neuronálních buněk mozkových plodů a apoptózy jaterních buněk pomocí Dopplerova ultrazvuku. V této zprávě diskutujeme buněčnou apoptózu ultrazvukem.

Diagnostické bezpečnosti ultrazvuku je dosaženo řízením výstupního pulsu a kontinuálních ultrazvukových vln pomocí tepelných a mechanických indexů, které by měly být <1,0 při abdominálním a transvaginálním skenování, pulzním Doppleru, stejně jako 3D a 4D ultrazvuku. Nejnižší prostorová maximální časová průměrná (SPTA) intenzita ultrazvuku pro potlačení růstu kultivovaných buněk je 240 mW/cm2, pod níž nebyl hlášen žádný účinek ultrazvuku. Uživatel ultrazvuku musí být vyškolen, aby rozpoznal ultrazvukové bioefekty; tepelné a mechanické indexy a jak je snížit, když jsou na displeji monitoru vyšší než 1,0;
