B-mód

Jan Hetlfeiš  |  2. 9. 2021
  • B“ jako brightness, mód je založen na jasové modulaci
  • jas závisí na amplitudě a intenzitě odraženého echa
B-mód

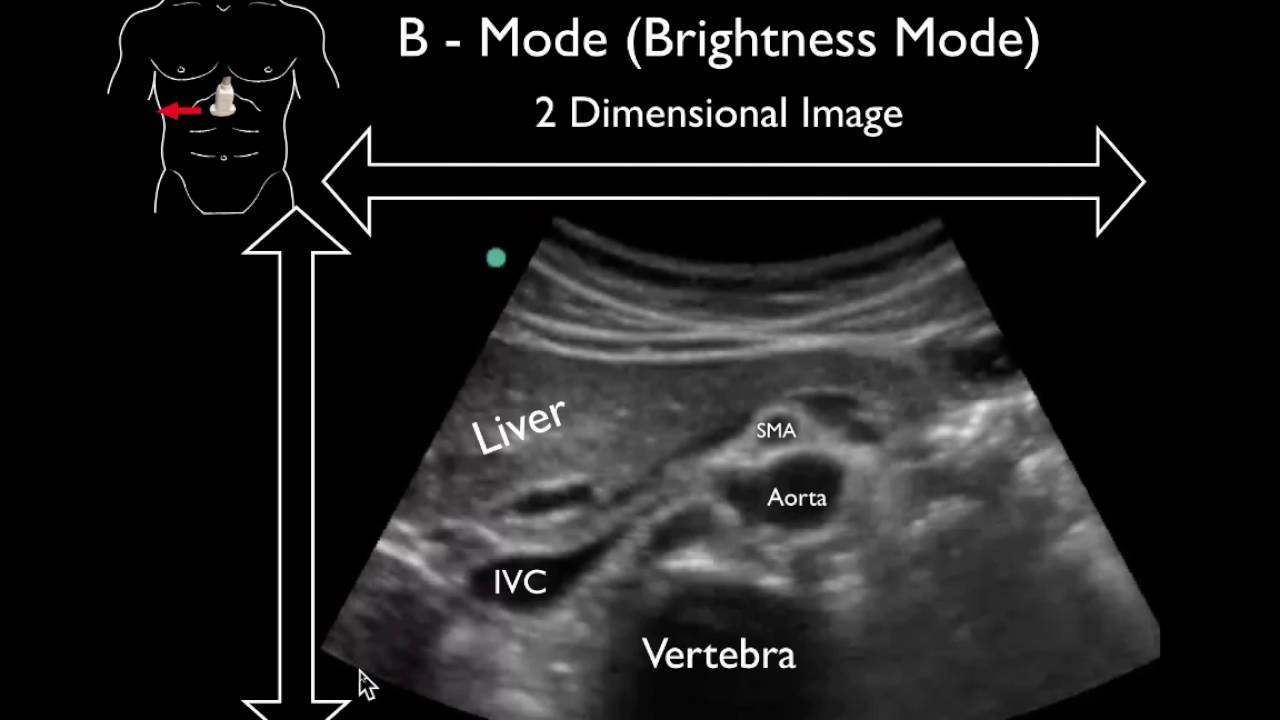

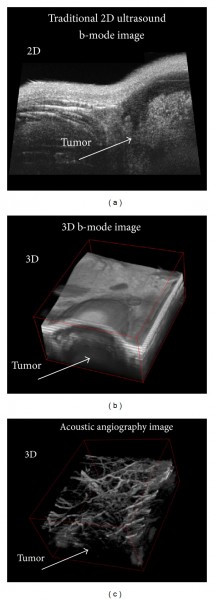

B mód je dvourozměrné zobrazení, při kterém se amplitudy odražených signálů převádějí do stupňů šedi. Výstupem je tedy úsečka složená z pixelů o různém jasu. Jasný bod odpovídá vrcholu na křivce z A módu, tmavý úsek odpovídá nulové linii na křivce z A módu. Tento mód je základem pro další způsoby zobrazení

Z 2D obrazu lze v případě potřeby získat i jednorozměrné obrazy v módu A, B a zejména M. Dvojrozměrný obraz je získán jako řada vedle sebe položených úseček jednorozměrného zobrazení v B módu. Technicky lze získat několik paprsků buď vychylováním paprsku jednoho měniče, nebo použití řady (array) měničů pracujících současně. Podle uspořádání snímače tak můžeme hovořit o sondách:

  • lineárních – sondu tvoří řada rovnoběžných měničů, obraz má tvar obdélníku
  • konvexních – sondu tvoří konvexní (vypouklá) řada měničů, obraz má tvar kruhové výseče
  • sektorových – ultrazvukový paprsek je postupně vychylován buď mechanicky nebo elektronicky, obraz má tvar široké

2D zobrazení je široce využívanou metodou vyšetření vnitřních orgánů, protože je poměrně snadno dostupné a prakticky nezatěžující pacienta.

Digitalizovaný obraz v tomto modu se nazývá B-obraz. Tento mod hraje významnou roli v diagnostické sonografii včetně diferenciální diagnostiky, tedy sledování progrese nemoci v krátkodobém i dlouhodobém období. Intenzita zobrazení šedi odpovídá denzitě tkáně, tedy její schopnost propouštět ultrazvukový paprsek. Obecně platí, čím je zobrazovaná tkáň v B-obraze světlejší, tím je denzita vyšší (např. kosti) a naopak zcela černá intenzita odpovídá vzduchu.
