Ultrazvukové sondy

Jan Hetlfeiš  |  3. 9. 2021
  • Ultrazvuková sonda - lineární
  • Ultrazvuková sonda - konvexní
  • Ultrazvuková sonda - sektorová

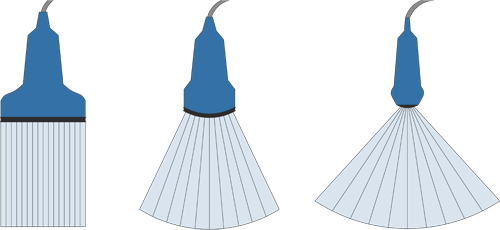

Ultrazvukové sondy

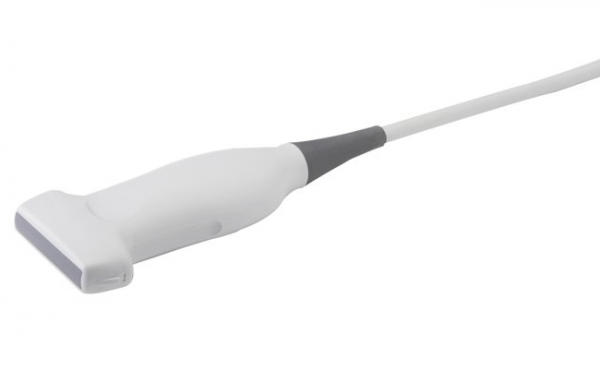

V lineární sondě jsou měniče uspořádány v jedné řadě, podkladem je úsečka. Výsledný obraz má tvar obdélníku. Lineární sondy se typicky používají k vyšetření povrchových orgánů, proto jsou obvykle konstruovány na vyšší frekvence.

přednosti - přehlednost získaného obrazu

- zachycení větší části těla v blízkém poli

zápory - špatná proveditelnost zobrazení některých orgánů

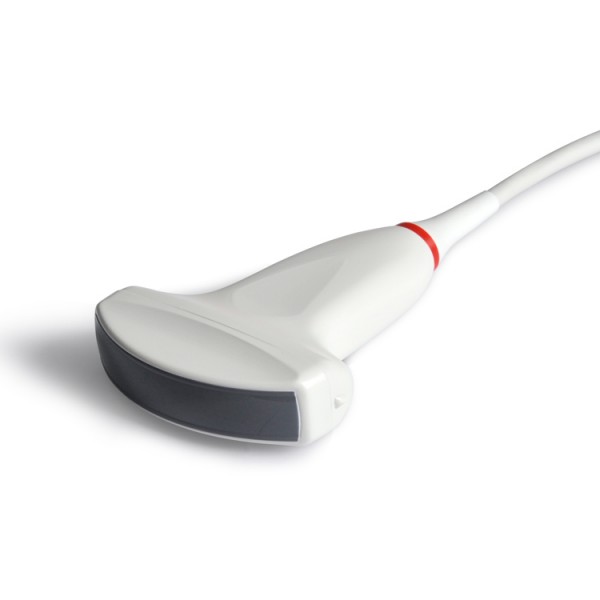

V konvexní sondě jsou měniče opět v řadě, ovšem jejich podklad je mírně konvexní. Výsledný obraz má tvar výseče z mezikruží s poměrně malým vrcholovým úhlem. Jde o nejběžnější typ sond používaných k vyšetření orgánů dutiny břišní.

přednosti - zachycení větší části těla ve vzdáleném poli

zápory - špatná proveditelnost zobrazení některých orgánů

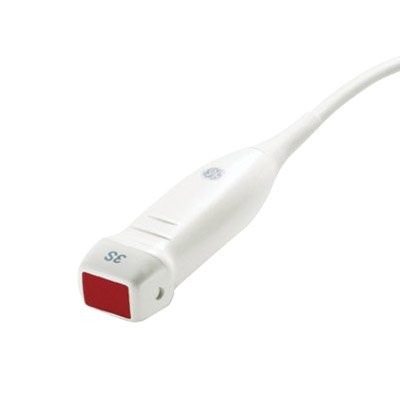

Sektorová sonda je uzpůsobena k tomu, aby přes poměrně malé okno (kontakt sondy s tělem pacienta) zobrazila poměrně široký řez tkání. Technicky toto může být řešeno dvojím způsobem:

  1. Sonda s rotačním měničem představuje starší řešení. Měnič rychle rotuje a tak je ultrazvukové vlnění vysíláno z poměrně malého bodu širokým směrem.
  2. Sonda s elektronickým vychylováním představuje moderní řešení. Na sondě je několik málo měničů, vychýlení je zajištěno přesně definovaným fázovým posunem jimi generovaných vln, které vede ke konstruktivní interferenci právě v žádoucím směru.

Obraz ze sektorové sondy vypadá podobně jako obraz ze sondy konvexní, má však mnohem větší vrcholový úhel. Sektorových sond se používá zejména v echokardiografii a v gynekologii.
